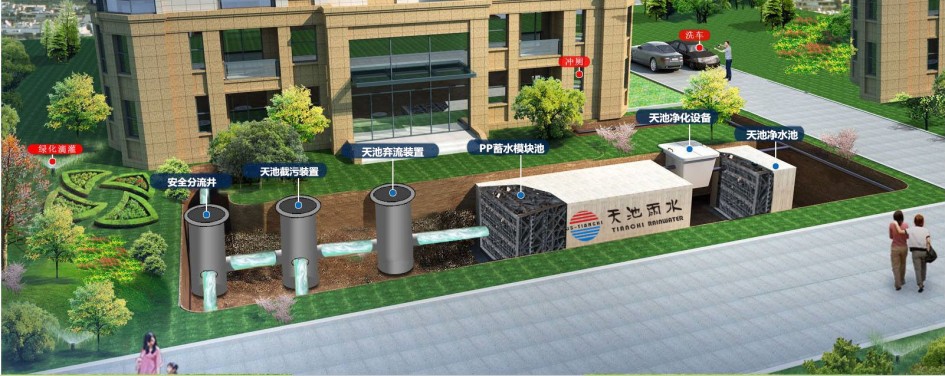

雨水处理工艺流程：
路面屋面雨水汇入雨水井，进入截污挂篮装置后（拦截较大树叶等垃圾）；后经弃流装置（降雨前期3-5mm的较浑浊不利于回收利用的雨水）至污水管；经过滤装置后干净的雨水进入蓄水池，蓄水池底部布有反冲洗管路，可定期对底部经行反冲洗，清除底部堆积的淤泥等，蓄水池内雨水经过一段时间沉淀后比较清澈，再进行过滤杀菌消毒处理，之后的雨水水质可满足绿化浇灌等要求，处理过的雨水会经过水泵提升进入清水池再经过提升装置将水送至各个用水点。

一.前期雨水预处理：

天池截污弃流装置将雨水中90%大于或等于3mm的悬浮物、颗粒物截留在提篮内，截留常规雨水(杂质)能力：20～100mg/L,截留后的水质：PH6.0～9.0，溶解性固体不大于1500mg/L;接着雨水流入弃流装置进入固体截留室；此室为雨水回用系统中对固体的二次截留。中间室为弃流控制器，此阶段为初期雨水弃流开始阶段，随着降雨历时和雨水管内雨水流动时间的延续，弃流控制器的运作使弃流管道口封堵，弃流完成；侧室为优质雨水区，雨水经此室通过管道直接进入蓄水池。

截污挂篮产品参数：

弃流装置产品参数：

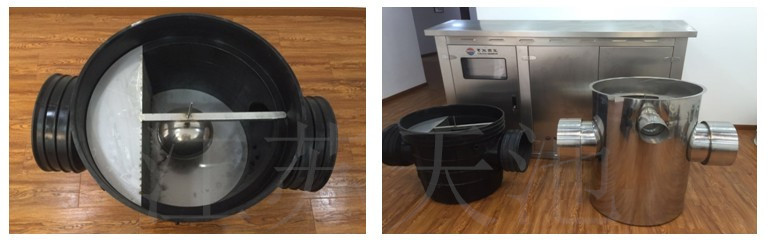

天池截污挂篮实拍图

二.雨水蓄水池：

天池蓄水池采用PP模块组合水池，单体模块尺寸为800*800*250， PP模块组合水池外侧包裹防水包裹物，内部可容纳雨水，防水包裹物为两布一膜结构，即中间一层为PE膜，外部为土工布。层间采用共用板的形式进行连接，列间采用连接卡，进行连接。此类PP蓄水池模块不易滋生蚊虫及藻类，模块可回收利用。可拆除迁移至其他区域使用，可以创建免维护的蓄水池，全年不间断的收集雨水，为园林灌溉提供大量水源。

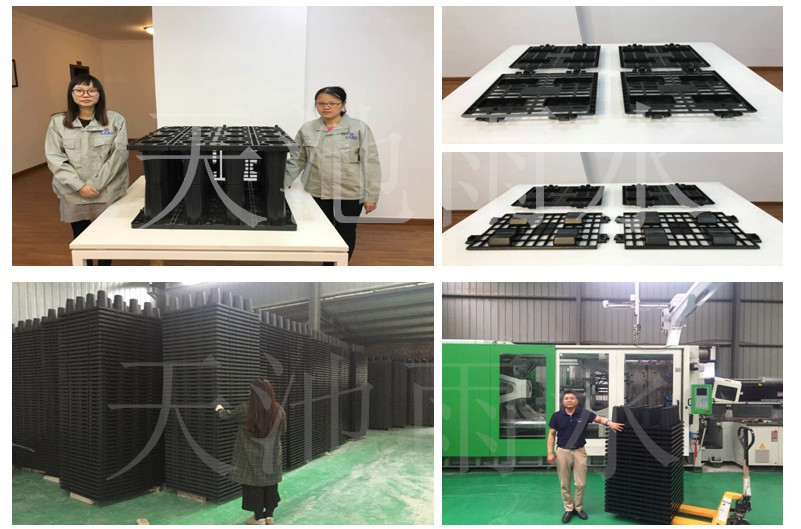

                   天池蓄水实拍图

三.雨水净化设备：

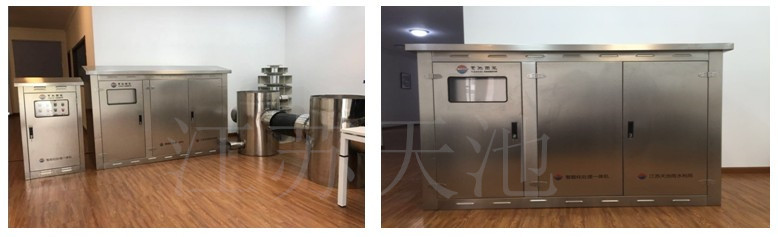

  天池雨水处理一体机系统包含：全自动清洗过滤器+紫外线消毒器+电气控制系统组成。全自动清洗过滤器用滤网直接拦截水中杂质，去除水中悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢菌藻，锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备。其具有自动反冲洗功能，无需专人维护，紫外线消毒器利用特殊设计的高效率、高强度和长寿命的C波段紫外光发生装置，产生的强紫外C光照射流水，当水中的各种细菌、病毒、寄生虫、水藻以及其他病原体受到一定计量的紫外C光辐射后。其细胞中的DNA结构受到破坏，从而在不使用化学药物的情况下杀灭水中的细菌、病毒，以及其他致病体，达到消毒和净化的目的。电气控制系统采用西门子PLC+人机界面+变频控制。
